اجرای فونداسیون
اجرای فونداسیون و تقویت پی ساختمان با رویکرد مهندسی
فونداسیون نقطه اتصال ساختمان با زمین و یکی از حساسترین بخشهای هر پروژه سازهای است. بار ستونها، دیوارها، سقفها و سایر اجزای ساختمان از طریق پی به زمین منتقل میشود؛ بنابراین هرگونه ضعف در طراحی، زیرسازی، آرماتوربندی، بتنریزی یا عملآوری آن میتواند بر عملکرد کل سازه تأثیر بگذارد.
اجرای فونداسیون ساختمان باید بر اساس گزارش مطالعات خاک، نقشههای مصوب سازه، بارهای پروژه، وضعیت آب زیرزمینی و شرایط واقعی محل انجام شود. نوع پی، ابعاد، ضخامت، آرماتورها و مشخصات بتن را نمیتوان فقط بر اساس تعداد طبقات یا تجربه پروژههای مشابه تعیین کرد.
OTIX خدمات اجرایی فونداسیون را برای پروژههای ساختمانی، صنعتی و توسعه سازه ارائه میدهد. این خدمات میتواند از آمادهسازی زمین و اجرای بتن مگر تا آرماتوربندی، قالببندی، بتنریزی، عملآوری و کنترل مراحل اجرا را در بر بگیرد.
برای ساختمانهای موجود نیز، در صورت مشاهده نشست، ترک، تغییر کاربری یا افزایش بار، امکان بررسی اولیه شرایط و برنامهریزی برای تقویت فونداسیون بعد از ساخت وجود دارد. روش مقاومسازی تنها پس از ارزیابی سازه، پی و خاک قابل انتخاب است.
کیفیت، دقت ، مدیریت زمان و هزینه در اجرای فونداسیون
تجربه اجرای یک پروژه فونداسیون با OtiX
معرفی گروه تخصصی OtiX در اجرای فونداسیون و پی ساختمان
خدمات فونداسیون OTIX شامل چه مواردی است؟
خدمات قابل ارائه با توجه به مرحله پروژه، نقشهها و محدوده قرارداد تعیین میشوند و میتوانند شامل دو مسیر اصلی باشند:
اجرای فونداسیون ساختمان جدید
- بررسی مدارک و نقشههای اجرایی
- بازدید و بررسی محدودیتهای محل
- پیادهسازی و کنترل محدوده پی
- خاکبرداری و آمادهسازی بستر
- اجرای بتن مگر
- آرماتوربندی فونداسیون
- نصب میلگردهای انتظار و قطعات مدفون
- قالببندی پی
- بتنریزی، ویبره و تسطیح
- عملآوری بتن
- قالببرداری و آمادهسازی ادامه سازه
- کنترل مراحل اجرا و ثبت مستندات پروژه
تقویت و مقاومسازی فونداسیون موجود
- بررسی علائم آسیب و سوابق ساختمان
- هماهنگی ارزیابی سازه و شرایط ژئوتکنیکی
- بررسی علت نشست یا کاهش ظرفیت
- انتخاب روش تقویت متناسب با پروژه
- طراحی توالی اجرای عملیات
- اجرای زیرسازی یا انتقال بار موقت در صورت نیاز
- اجرای روش مصوب مقاومسازی
- کنترل جابهجایی و پایش حین عملیات
- تحویل و ارائه الزامات بهرهبرداری
محدوده دقیق طراحی، نظارت، آزمایشها، تأمین مصالح و عملیات اجرایی باید در پیشنهاد فنی و قرارداد مشخص شود.
بتن مگر
اجرای بتن مگر برای ایجاد سطحی صاف و مقاوم، آمادهسازی محل اجرای پی و فراهم کردن شرایط مناسب برای مراحل بعدی فونداسیون انجام میشود.
آرماتوربندی
چیدمان و اجرای میلگردها با رعایت جزئیات فنی انجام میشود تا مقاومت کششی و عملکرد بهتر فونداسیون در برابر بارهای وارده افزایش پیدا کند.
بتن ریزی
عملیات بتنریزی با رعایت اصول فنی، تراکم مناسب و کنترل مراحل اجرا انجام میشود تا فونداسیون به مقاومت و دوام مورد انتظار سازه برسد.
قالببندی
قالببندی با دقت بالا اجرا میشود تا ابعاد، تراز و شکل صحیح فونداسیون حفظ شود و از بروز خطاهای اجرایی جلوگیری شود.
اجاره قالب فلزی
قالبهای فلزی موردنیاز پروژه متناسب با شرایط اجرا تأمین و اجاره میشوند تا سرعت اجرا افزایش پیدا کند، دقت قالببندی بیشتر شود و مشکلات اجرایی کاهش یابد.
برای اجرای فونداسیون پروژهتان به راهنمایی نیاز دارید؟
شرایط خاک، نقشههای سازه و محدودیتهای اجرایی هر پروژه متفاوت است. کارشناسان OTIX آمادهاند تا اطلاعات پروژه شما را بررسی کرده و برای برآورد هزینه، انتخاب روش اجرا و اجرای اصولی فونداسیون راهنماییتان کنند.
فونداسیون چیست؟
فونداسیون چیست؟ فونداسیون یا سیستم پی، مجموعهای از اجزای سازهای است که بارهای ساختمان را دریافت کرده و به خاک یا سنگ بستر منتقل میکند.
این بارها میتوانند شامل موارد زیر باشند:
- وزن خود ساختمان
- بار ساکنان، تجهیزات و اثاثیه
- بار ماشینآلات صنعتی
- اثر باد و زلزله
- نیروهای جانبی خاک یا آب
- بارهای موقت حین اجرا
- بارهای جدید ناشی از توسعه یا تغییر کاربری
هدف پی فقط تحمل وزن ساختمان نیست. فونداسیون باید بارها را بهگونهای به زمین منتقل کند که ظرفیت خاک تأمین شود، تغییرشکلها در محدوده قابل قبول باقی بمانند و پایداری سازه در برابر لغزش، واژگونی یا بالازدگی کنترل شود.
پی ساختمان چیست و چه تفاوتی با فونداسیون دارد؟
در زبان رایج صنعت ساختمان، واژههای «پی» و «فونداسیون» اغلب بهجای یکدیگر استفاده میشوند. در این صفحه نیز منظور از هر دو عبارت، بخش زیرین سازهای است که بار ساختمان را به زمین انتقال میدهد.
در برخی متون فنی، واژه فونداسیون میتواند مفهوم گستردهتری داشته باشد و علاوه بر عضو بتنی یا فولادی، رفتار خاک و اجزای انتقال بار را نیز در بر بگیرد. بااینحال، برای کارفرما مهمترین موضوع آن است که پی بهعنوان یک سیستم یکپارچه با خاک زیر آن طراحی و اجرا شود.
بتن، میلگرد یا ابعاد بزرگتر بهتنهایی نمیتوانند ضعف خاک یا طراحی نامتناسب را جبران کنند.
نقش فونداسیون در ایمنی و دوام ساختمان
فونداسیون مناسب چند وظیفه اساسی دارد:
انتقال ایمن بار به زمین
بارهای واردشده از ستونها و دیوارها باید از طریق پی به سطح یا عمق مناسبی از زمین منتقل شوند.
کنترل نشست
تمام ساختمانها ممکن است مقداری جابهجایی یا نشست داشته باشند. موضوع مهم، کنترل مقدار نشست و جلوگیری از اختلاف زیاد نشست میان بخشهای مختلف سازه است.
تأمین پایداری سازه
پی باید در برابر نیروهایی مانند بار جانبی، لنگر واژگونی، لغزش و در بعضی پروژهها نیروی بالابرنده مقاومت کند.
ایجاد بستر مناسب برای اجرای سازه
فونداسیون محل قرارگیری ستونها، دیوارها، صفحات ستون، میلگردهای انتظار و سایر اجزای اصلی سازه است.
توزیع بار روی خاک
ابعاد و نوع فونداسیون بهگونهای انتخاب میشود که تنش واردشده بر خاک با شرایط ژئوتکنیکی پروژه سازگار باشد.
طراحی و اجرا باید علاوه بر ظرفیت باربری، تغییرشکل، نشست، شرایط آب، مجاورت گودها و رفتار لرزهای زمین را نیز در نظر بگیرد.
انواع فونداسیون ساختمان
انواع فونداسیون در یک دستهبندی کلی به دو گروه فونداسیون سطحی و فونداسیون عمیق تقسیم میشوند.
فونداسیون سطحی بار را به لایههای نزدیکتر به سطح زمین منتقل میکند. فونداسیون عمیق زمانی بررسی میشود که لایههای سطحی برای انتقال بار مناسب نباشند یا شرایط بارگذاری و اجرایی به انتقال بار در عمق بیشتری نیاز داشته باشد.
| دستهبندی فونداسیون | انواع متداول | کاربرد کلی |
|---|---|---|
| فونداسیون سطحی | منفرد نواری مرکب باسکولی گسترده | مناسب ساختمانهایی که خاک نزدیک سطح، ظرفیت باربری مناسبی دارد و شرایط بارگذاری امکان اجرای پی در عمق کم را فراهم میکند. |
| فونداسیون عمیق | شمع شفت حفاریشده کیسون میکروپایل | مناسب زمینهای دارای لایههای سطحی ضعیف، سازههای با بار زیاد، پروژههای دارای محدودیت نشست یا شرایط خاص ژئوتکنیکی. |
| سیستم ترکیبی | رادیه–شمع سیستمهای ترکیبی دیگر | مناسب پروژههایی که برای انتقال بار و کنترل نشست به عملکرد مشترک فونداسیون گسترده و اعضای عمیق نیاز دارند. |
انتخاب از میان این سیستمها باید بر اساس تحلیل سازه و زمین انجام شود، نه صرفاً بر اساس مقایسه قیمت اولیه.
انواع فونداسیون با شکل و کاربرد هرکدام
برای این بخش پیشنهاد میشود کنار هر نوع پی، یک دیاگرام خطی ساده و اختصاصی قرار گیرد. تصویر باید نحوه قرارگیری ستون، عضو پی و خاک زیر آن را نمایش دهد.
1/ فونداسیون منفرد یا مجزا
فونداسیون منفرد برای انتقال بار یک ستون به زمین استفاده میشود. این پی میتواند مربعی، مستطیلی یا با فرم دیگری مطابق طراحی باشد.
پی منفرد معمولاً در شرایطی بررسی میشود که:
- فاصله ستونها مناسب باشد.
- بار ستونها امکان اجرای پی جداگانه را بدهد.
- ظرفیت باربری زمین کافی باشد.
- همپوشانی پیها ایجاد نشود.
2/ فونداسیون نواری
فونداسیون نواری در امتداد یک دیوار یا ردیفی از ستونها اجرا میشود. این سیستم بار را در یک مسیر طولی روی زمین توزیع میکند.
کاربرد آن میتواند شامل ساختمانهای دارای دیوار باربر یا پروژههایی با چیدمان خطی ستونها باشد.
3/ فونداسیون مرکب
فونداسیون مرکب زمانی استفاده میشود که دو یا چند ستون روی یک پی مشترک قرار بگیرند.
این سیستم ممکن است در شرایط زیر بررسی شود:
- فاصله ستونها کم باشد.
- پیهای منفرد با یکدیگر تداخل پیدا کنند.
- ستون مجاور مرز زمین قرار داشته باشد.
- توزیع بار مشترک ضرورت داشته باشد.
4/ فونداسیون باسکولی یا تسمهای
در فونداسیون باسکولی، یک پی معمولاً در مجاورت مرز زمین قرار دارد و با یک تیر رابط به پی داخلی متصل میشود. عملکرد این سیستم و ابعاد اجزای آن باید بر اساس محاسبات سازهای تعیین شود.
5/ فونداسیون گسترده یا رادیه
فونداسیون گسترده یا رادیه، سطح بزرگی از زیر سازه را پوشش میدهد و بار ستونها و دیوارها را در مساحت بیشتری توزیع میکند.
این نوع فونداسیون میتواند برای موارد زیر بررسی شود:
- فاصله کم ستونها
- بار زیاد سازه
- همپوشانی پیهای منفرد
- ظرفیت محدودتر خاک
- لزوم کنترل بهتر نشست نسبی
استفاده از رادیه به این معنا نیست که مسئله نشست بهصورت خودکار حل خواهد شد. شرایط خاک و تغییرشکل همچنان باید تحلیل شوند.
6/ فونداسیون شمعی
شمعها برای انتقال بار از طریق مقاومت انتهایی، اصطکاک جداره یا ترکیبی از این دو به لایههای مناسبتر زمین استفاده میشوند.
فونداسیون شمعی ممکن است در پروژههایی با خاک سطحی ضعیف، بار زیاد، محدودیت نشست یا شرایط ژئوتکنیکی خاص مورد استفاده قرار گیرد.
7/ شفت حفاریشده یا کیسون
شفتهای حفاریشده در محل حفر و بتنریزی میشوند و میتوانند بارهای محوری و جانبی قابل توجهی را تحمل کنند. روش حفاری، پایداری جداره، آب زیرزمینی و کیفیت بتنریزی در اجرای آن اهمیت زیادی دارد.
8/ فونداسیون رادیه–شمع
این سیستم از عملکرد مشترک رادیه و شمعها استفاده میکند و ممکن است برای کنترل بار و نشست در پروژههای خاص بررسی شود.
اجرای پیمانکاری را به تیم متخصص بسپارید
انتخاب روش مناسب و اجرای اصولی فونداسیون، به بررسی نقشههای سازه، شرایط خاک و محدودیتهای کارگاه نیاز دارد. اگر برای اجرای فونداسیون، عملیات عمرانی یا مدیریت تخصصی پروژه به پیمانکار باتجربه نیاز دارید، با خدمات پیمانکاری OTIX آشنا شوید.
چگونه نوع فونداسیون مناسب انتخاب میشود؟
انتخاب نوع پی نتیجه بررسی همزمان شرایط سازه و زمین است.
مشخصات خاک
مواردی مانند لایهبندی خاک، مقاومت، تراکمپذیری، احتمال تورم یا رمبندگی و سطح آب زیرزمینی بر انتخاب نوع پی اثر دارند.
بارهای ساختمان
تعداد طبقات بهتنهایی تعیینکننده نیست. وزن سازه، دهانهها، محل ستونها، بار تجهیزات، دیوارها و نیروهای جانبی باید در نظر گرفته شوند.
مقدار نشست قابل قبول
ممکن است یک پی از نظر ظرفیت باربری مشکلی نداشته باشد، اما نشست آن برای سازه یا تجهیزات پروژه قابل قبول نباشد.
موقعیت زمین
مرز ملک، ساختمانهای مجاور، گودهای اطراف، تأسیسات مدفون و محدودیت دسترسی میتوانند انتخاب سیستم پی را تغییر دهند.
آب زیرزمینی
وجود آب میتواند روی خاکبرداری، پایداری جداره، اجرای بتن، آببندی و روش فونداسیون اثر بگذارد.
خطرات ژئوتکنیکی
احتمال روانگرایی، لغزش، نشست ناشی از خاک دستی، فرونشست یا تغییر حجم خاک باید متناسب با محل پروژه بررسی شود.
اقتصاد و امکان اجرا
گزینه مناسب باید علاوه بر تأمین الزامات فنی، از نظر تجهیزات، زمان، دسترسی و هزینه نیز قابل اجرا باشد.
فرم ثبت درخواست اولیه اجرای فونداسیون
نوع فونداسیون را نمیتوان از روی یک تصویر یا جدول انتخاب کرد. گزارش ژئوتکنیک، بارهای سازه، محدودیتهای همسایگی و محاسبات مهندس طراح مبنای تصمیمگیری هستند.
اجزای تشکیلدهنده فونداسیون
اجزای اجرایی پی با توجه به نوع سیستم متفاوتاند، اما در یک فونداسیون بتنآرمه متداول میتوان موارد زیر را در نظر گرفت:
| بخش فونداسیون | وظیفه و کاربرد اصلی |
|---|---|
| بستر متراکم و آمادهشده | ایجاد تکیهگاهی یکنواخت و مناسب برای اجرای پی و کاهش احتمال نشست ناشی از ضعف یا تراکم نامناسب خاک. |
| بتن مگر | ایجاد سطح کار تمیز و هموار برای آرماتوربندی و جلوگیری از تماس مستقیم بتن سازهای با خاک. |
| آرماتورهای اصلی | تأمین مقاومت موردنیاز فونداسیون بتنآرمه در برابر نیروهای کششی و سایر نیروهای تعیینشده در طراحی سازه. |
| میلگردهای تقویتی | افزایش ظرفیت و کنترل نیروها در نواحی حساس فونداسیون مطابق نقشهها و محاسبات سازهای. |
| میلگردهای انتظار | ایجاد اتصال میان فونداسیون و اجزای بالاتر سازه مانند ستونها، دیوارها یا سایر اعضای بتنی. |
| قالببندی | نگهداری بتن تازه در شکل، ابعاد، تراز و موقعیت تعیینشده تا زمان رسیدن بتن به مقاومت مناسب. |
| بتن سازهای | تشکیل بدنه اصلی فونداسیون و انتقال بارهای سازه به سطح یا لایههای مناسب زمین. |
| قطعات مدفون | ایجاد محل اتصال برای صفحات ستون، بولتها، تجهیزات، تأسیسات یا سایر اجزای پیشبینیشده در پروژه. |
| درز یا واتراستاپ | کمک به کنترل نفوذ و عبور آب از محل درزهای اجرایی یا انبساطی تعیینشده در فونداسیون. |
| لایههای محافظ و آببندی | محافظت از فونداسیون در برابر رطوبت، آب زیرزمینی و شرایط محیطی پروژه، مطابق سیستم آببندی طراحیشده. |
ضخامت، فاصله میلگرد، طول مهاری، پوشش بتن و جزئیات اتصالات باید دقیقاً مطابق نقشههای مصوب اجرا شوند.
صفر تا صد اجرای فونداسیون ساختمان
اجرای صحیح پی یک زنجیره بههمپیوسته است. خطای هر مرحله میتواند کیفیت مراحل بعدی را کاهش دهد.
۱. بررسی مدارک و برنامهریزی پروژه
پیش از شروع عملیات، نقشههای معماری و سازه، گزارش خاک، ترازها، محوربندی، مشخصات مصالح و محدودیتهای اجرایی بررسی میشوند.
در این مرحله باید تعارض احتمالی میان نقشهها، مسیر تأسیسات، محل چاله آسانسور، بولتها و بازشوها مشخص شود.

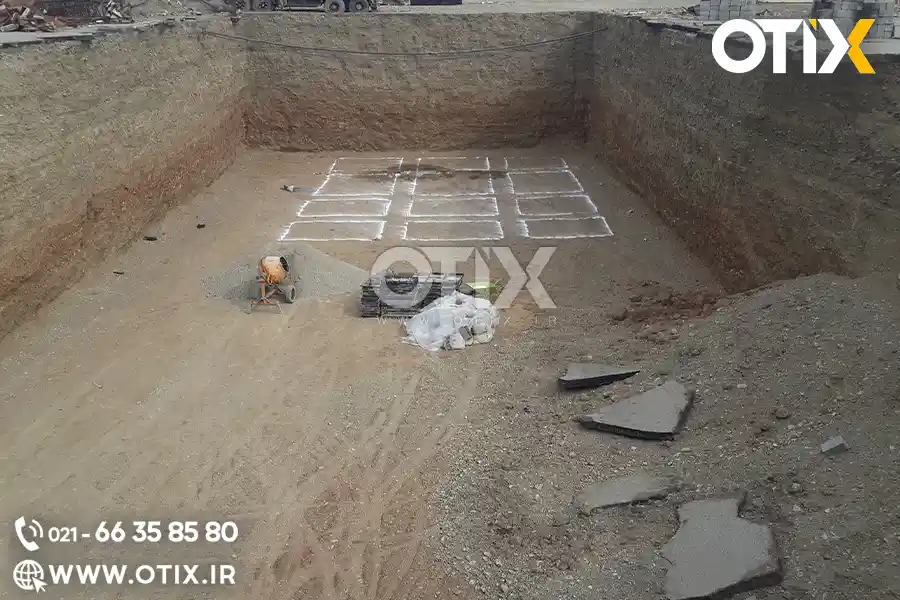

۲. پیادهسازی محورها و ترازها
محل دقیق محورها، ستونها، دیوارها و محدوده فونداسیون روی زمین پیاده میشود.
کنترل ابعاد و زوایا پیش از خاکبرداری از جابهجایی پی و مشکلات اجرای سازه جلوگیری میکند.
۳. خاکبرداری
خاکبرداری تا تراز و محدوده تعیینشده در نقشه انجام میشود. پایداری دیوارهها، سازه نگهبان، ساختمانهای مجاور و ایمنی کارگاه باید در این مرحله کنترل شوند.
اگر در زمان خاکبرداری با خاک نامناسب، حفره، خاک دستی، آب یا شرایط پیشبینینشده مواجه شویم، ادامه عملیات باید پس از ارزیابی فنی انجام شود.
۴. آمادهسازی و تأیید بستر
کف گود از نظر تراز، یکنواختی، وجود خاک سست و شرایط رطوبتی بررسی میشود.
بتنریزی روی بستر گلآلود، سست یا دستخورده میتواند عملکرد پی را مختل کند. هرگونه اصلاح یا جایگزینی خاک باید بر اساس نظر فنی انجام شود.

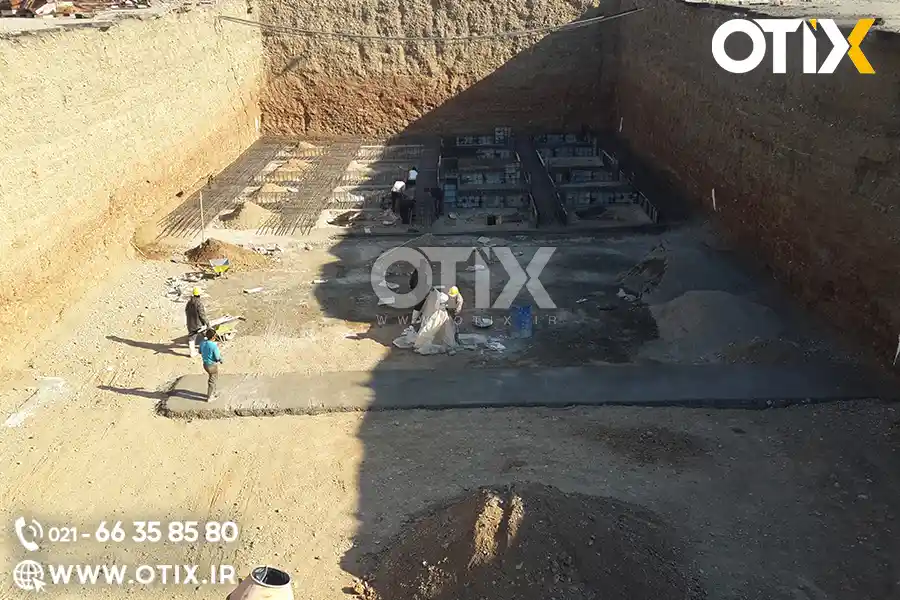

۵. اجرای بتن مگر
بتن مگر روی بستر آمادهشده اجرا میشود تا سطحی تمیز و هموار برای آرماتوربندی فراهم شود.
بتن مگر عضو اصلی باربر فونداسیون نیست و نباید بهعنوان جایگزین آمادهسازی بستر یا بتن سازهای در نظر گرفته شود.
۶. کنترل محوربندی روی بتن مگر
پس از اجرای مگر، محورها و محدوده دقیق پی، ستونها، شناژها و بازشوها مجدداً مشخص میشوند.
این کنترل پیش از آرماتوربندی، امکان اصلاح خطاهای احتمالی را فراهم میکند.
۷. برش، خم و آمادهسازی میلگردها
میلگردها مطابق فهرستوفر، نقشه و مشخصات پروژه برش و خم میشوند.
نوع میلگرد، قطر، شکل خم، طول وصله و نحوه نگهداری آن باید با مدارک فنی پروژه مطابقت داشته باشد.

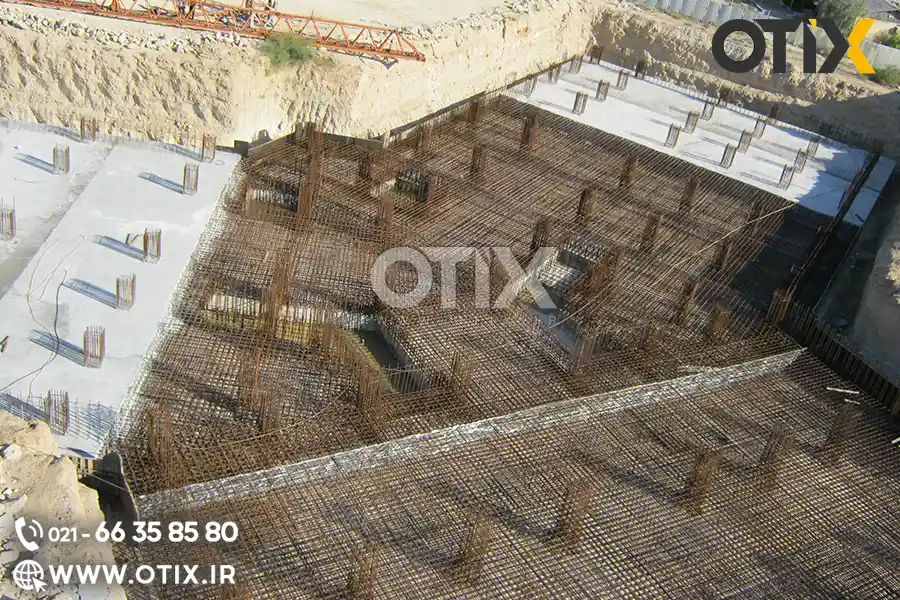

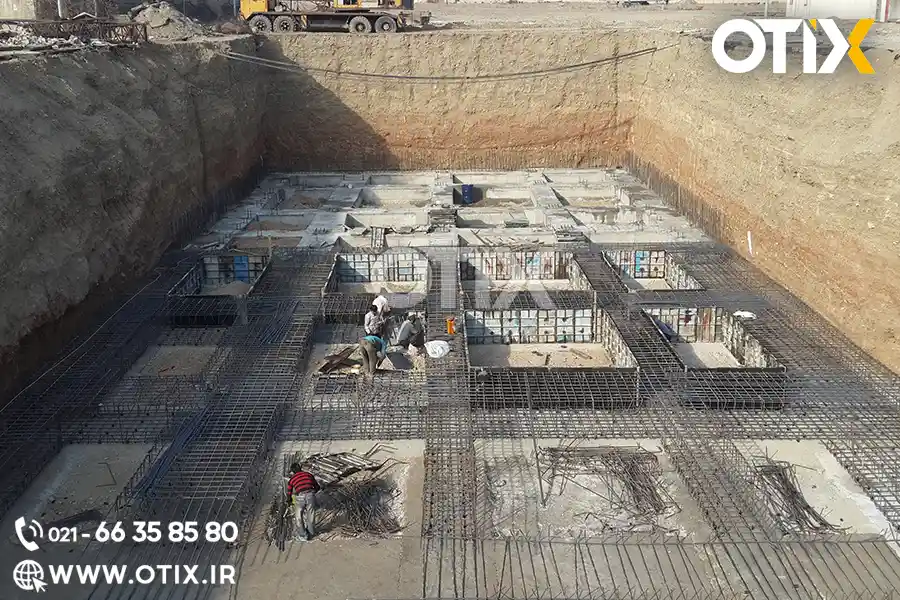

۸. آرماتوربندی فونداسیون
شبکههای زیرین و بالایی، میلگردهای تقویتی، خرکها و میلگردهای انتظار نصب میشوند.
در این مرحله باید موارد زیر کنترل شوند:
- تعداد و قطر میلگردها
- فاصلهگذاری
- طول وصله و مهاری
- محل میلگردهای تقویتی
- تراز شبکهها
- پوشش بتن
- پایداری آرماتورها هنگام بتنریزی
جوشکاری یا تغییر میلگردها بدون تأیید فنی نباید انجام شود.
۹. نصب میلگردهای انتظار و قطعات مدفون
محل، راستا و تراز میلگردهای انتظار ستون، بولتها، صفحات یا قطعات مدفون کنترل میشوند.
خطا در این بخش میتواند اجرای ستونها و اسکلت را با مشکل مواجه کند.
۱۰. قالببندی
قالبها با ابعاد، تراز و استحکام مناسب نصب میشوند تا هنگام بتنریزی دچار جابهجایی، بازشدگی یا نشت شدید شیره بتن نشوند.
در بعضی پروژهها دیواره خاک یا مصالح بنایی بهعنوان بخشی از محدوده اجرا استفاده میشود؛ تصمیم درباره روش قالببندی باید با جزئیات مصوب پروژه هماهنگ باشد.
۱۱. بازبینی پیش از بتنریزی
پیش از ورود بتن، یک کنترل نهایی انجام میشود:
- ابعاد و ترازها
- وضعیت بستر و قالب
- آرماتورها و پوشش بتن
- میلگردهای انتظار
- بولتها و قطعات مدفون
- تمیزی داخل قالب
- مسیر دسترسی پمپ و نیروها
- تجهیزات ویبره
- برنامه تأمین پیوسته بتن
- تمهیدات عملآوری
رفع خطا پیش از بتنریزی بسیار سادهتر از اصلاح آن پس از سختشدن بتن است.

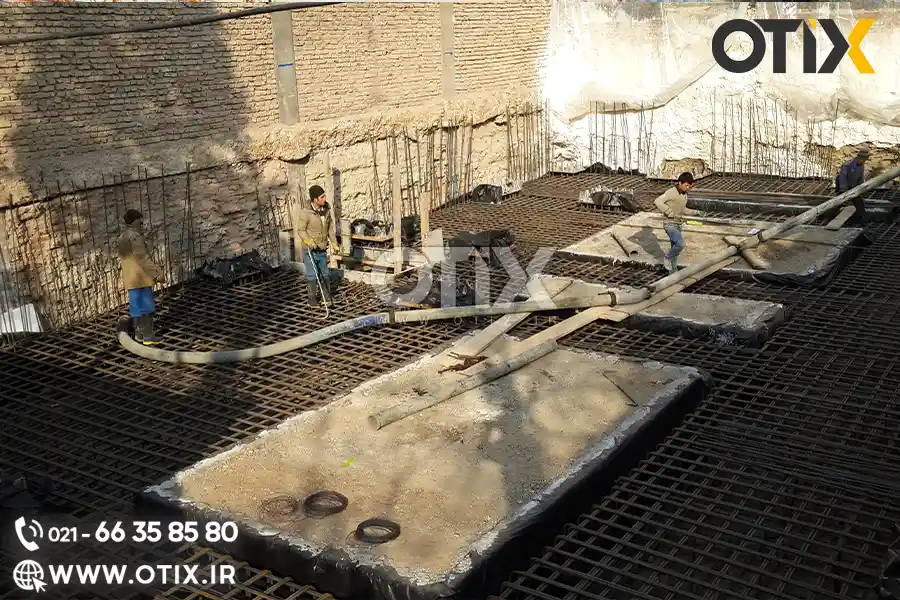

۱۲. بتنریزی فونداسیون
بتن با مشخصات تعیینشده در پروژه تخلیه و بهصورت برنامهریزیشده در محدوده پی پخش میشود.
از ایجاد جدایی دانهها، سقوط کنترلنشده بتن، وقفه طولانی و اضافهکردن آب بدون مجوز فنی باید جلوگیری شود.
۱۳. تراکم بتن
ویبره مناسب برای خروج هوای محبوس و پرشدن فضای اطراف میلگردها انجام میشود.
ویبره ناکافی میتواند باعث ایجاد حفره و کرموشدگی شود و ویبره نادرست یا بیشازحد نیز میتواند به جدایی مصالح یا جابهجایی اجزا منجر شود.
۱۴. کنترل و نمونهگیری بتن
کنترل مشخصات بتن تازه و نمونهگیری مقاومت، مطابق برنامه کنترل کیفیت پروژه انجام میشود.
تعداد نمونهها، روش نگهداری و معیار پذیرش باید مطابق مشخصات فنی و ضوابط پروژه باشد.
۱۵. تسطیح و پرداخت سطح
سطح فوقانی فونداسیون متناسب با تراز موردنیاز، محل اجرای ستون یا دیوار و مراحل بعدی ساخت تنظیم میشود.
۱۶. عملآوری بتن
پس از بتنریزی، شرایط مناسب برای حفظ رطوبت و کسب مقاومت بتن فراهم میشود.
عملآوری ضعیف میتواند باعث افت مقاومت، افزایش ترکهای زودرس و کاهش دوام بتن شود.
۱۷. قالببرداری
قالببرداری پس از رسیدن بتن به شرایط مناسب و بدون واردکردن ضربه یا آسیب به لبهها انجام میشود.
۱۸. ترمیم عیوب احتمالی
هرگونه کرموشدگی، حفره، آسیب لبه یا مغایرت باید بررسی شود. روش ترمیم به نوع، عمق و اهمیت عیب بستگی دارد و نباید صرفاً با پوشاندن ظاهری سطح انجام شود.
۱۹. آببندی و اجرای تأسیسات پیرامونی
در پروژههایی که فونداسیون یا دیوار زیرزمین در معرض آب و رطوبت قرار دارد، عملیات آببندی و زهکشی مطابق طراحی اجرا میشود.
۲۰. خاکریزی و تراکم اطراف پی
خاکریزی در لایههای مناسب و با کنترل تراکم انجام میشود. واردکردن بار یا فشار نامتقارن به اجزای تازه اجراشده باید کنترل شود.
۲۱. کنترل نهایی و آمادهسازی اجرای سازه
محورها، ترازها، میلگردهای انتظار، بولتها و وضعیت بتن بررسی و پروژه برای اجرای ستون، دیوار یا اسکلت آماده میشود.
معرفی پروژه های شاخص مدیریت پیمان
شما را به دیدن برخی از پروژه های شاخص OtiX دعوت میکنیم ...
کنترل کیفیت و اشتباهات رایج در اجرای فونداسیون
کنترل کیفیت فونداسیون باید از پیش از خاکبرداری آغاز شود و تا پایان عملآوری بتن ادامه داشته باشد. پیش از اجرا، تطابق نقشههای معماری و سازه، گزارش خاک، محوربندی، ترازها، شرایط گود و برنامه تأمین بتن و مصالح بررسی میشود.
در مرحله آرماتوربندی، نوع و قطر میلگردها، تعداد و فواصل، طول وصله و مهاری، پوشش بتن، میلگردهای تقویتی و موقعیت میلگردهای انتظار باید با نقشهها مطابقت داشته باشند. هنگام بتنریزی نیز مشخصات بتن، زمان حمل و تخلیه، نحوه پمپاژ، ویبره، جلوگیری از درز سرد و نمونهگیری کنترل میشود. پس از بتنریزی، عملآوری، زمان قالببرداری، عیوب ظاهری و تراز اجزا اهمیت دارد.
مهمترین اشتباهات اجرای فونداسیون عبارتاند از:
- اجرا بدون بررسی گزارش خاک
- بتنریزی روی خاک سست یا گلآلود
- جابهجایی محورها و میلگردهای انتظار
- کاهش ابعاد پی یا تغییر آرماتورها بدون تأیید طراح
- پوشش نامناسب بتن و قالببندی ضعیف
- اضافهکردن آب به بتن یا ویبره ناکافی
- عملآوری نامناسب
- خاکریزی نامتقارن یا متراکمنشده
وجود یک ایراد اجرایی لزوماً به معنای خرابی فونداسیون نیست؛ شدت و اثر آن باید با بررسی فنی مشخص شود.
تقویت فونداسیون بعد از ساخت چه زمانی لازم است؟
تقویت فونداسیون بعد از ساخت برای افزایش ظرفیت پی، کنترل نشست، اصلاح ضعف موجود یا آمادهسازی ساختمان برای بارگذاری جدید انجام میشود. این نیاز ممکن است بر اثر افزایش طبقات، تغییر کاربری، نصب تجهیزات سنگین، خطای طراحی یا اجرا، آسیب بتن و میلگرد یا تغییر شرایط خاک ایجاد شود.
نشست نامتقارن، ترکهای جدید و رو به گسترش، اختلاف تراز کف، جدایی دیوار از ستون یا سقف، گیرکردن ناگهانی درها و پنجرهها، نفوذ آب، نشست محوطه یا آسیب پس از گودبرداری مجاور از نشانههایی هستند که باید بررسی شوند.
این علائم بهتنهایی خرابی پی را ثابت نمیکنند. مشکل ممکن است از خاک زیر فونداسیون، سازه فوقانی، تأسیسات یا تغییرات محیط اطراف ناشی شده باشد. به همین دلیل، پوشاندن ترکها بدون تشخیص علت اصلی توصیه نمیشود.
مراحل بررسی و انتخاب روش مقاومسازی فونداسیون
بررسی فونداسیون موجود معمولاً با جمعآوری نقشهها، گزارش خاک، سوابق تعمیرات و اطلاعات مربوط به زمان شروع علائم آغاز میشود. پس از بازدید و مستندسازی ترکها و تغییر ترازها، در صورت نیاز آزمایش بتن، اسکن آرماتور، گمانهزنی خاک یا پایش ترک انجام میشود.
پس از مشخصشدن علت، هدف تقویت تعیین میشود؛ از جمله:
- افزایش ظرفیت باربری
- کاهش یا توقف نشست
- انتقال بار به لایه مقاومتر خاک
- افزایش ابعاد یا سختی فونداسیون
- اصلاح اتصال ستون و پی
- ترمیم بتن و میلگرد
- آمادهسازی برای بارگذاری جدید
روش اجرا باید با توجه به وضعیت خاک، بار سازه، فضای دسترسی، تأسیسات و امکان ادامه بهرهبرداری ساختمان انتخاب شود. همچنین توالی عملیات و پایدارسازی موقت باید پیش از شروع مشخص باشد.
روشهای مقاومسازی فونداسیون
انتخاب روش تقویت فونداسیون به علت آسیب، شرایط خاک، میزان بار، محدودیت دسترسی و وضعیت سازه موجود بستگی دارد. جدول زیر مهمترین روشهای قابل بررسی را بهصورت خلاصه مقایسه میکند.
| روش مقاومسازی | هدف اصلی | شرایط قابل بررسی | نکته مهم اجرایی |
|---|---|---|---|
| افزایش ابعاد یا ژاکت بتنی | افزایش سطح انتقال بار، ظرفیت سازهای و سختی فونداسیون موجود | وجود فضای کافی در اطراف پی و امکان اتصال بتن و آرماتور جدید | آمادهسازی سطح و اتصال مناسب بتن جدید و قدیم برای عملکرد یکپارچه ضروری است. |
| زیرسازی مرحلهای | انتقال بار پی به تراز پایینتر یا لایه مقاومتر خاک | فونداسیونهای سطحی، نشست پی و امکان اجرای عملیات بهصورت قطعهای | خاکبرداری باید مرحلهبهمرحله و بر اساس توالی طراحیشده انجام شود. |
| میکروپایل، شمع یا شفت حفاریشده | انتقال بار به لایههای عمیقتر و افزایش ظرفیت باربری فونداسیون | خاک ضعیف، افزایش بار، فضای محدود یا نیاز به مقاومسازی سازه موجود | تعداد، عمق، ظرفیت و نحوه اتصال اعضای عمیق به پی باید طراحی و کنترل شود. |
| شناژ، تیر رابط یا مسیر باربر جدید | اصلاح توزیع نیرو، اتصال فونداسیونها یا انتقال بخشی از بار | نیاز به تغییر مسیر انتقال بار یا بهبود عملکرد مجموعه پیها | عملکرد عضو جدید و نحوه اتصال آن به سازه و فونداسیون باید تحلیل شود. |
| بهسازی خاک | بهبود ظرفیت، کاهش تغییرشکل یا کنترل نشست زمین زیر فونداسیون | ضعف خاک، شستهشدن مصالح یا نامناسببودن لایه زیر پی | روشهایی مانند تزریق، تراکم یا جت گروتینگ باید متناسب با نوع خاک انتخاب شوند. |
| ترمیم بتن و میلگرد | بازسازی مقطع آسیبدیده و افزایش دوام فونداسیون | کرموشدگی، خردشدگی بتن یا خوردگی موضعی میلگردها | این روش زمانی کافی است که ضعف بنیادی در ظرفیت کلی سیستم وجود نداشته باشد. |
این جدول برای آشنایی اولیه تهیه شده است. انتخاب روش مناسب مقاومسازی باید پس از بررسی سازه، فونداسیون، شرایط خاک و علت اصلی آسیب انجام شود.
هزینه اجرای فونداسیون و تقویت پی
هزینه اجرای فونداسیون فقط بر اساس زیربنا یا یک نرخ ثابت مترمربعی محاسبه نمیشود. نوع و ابعاد پی، عمق خاکبرداری، شرایط زمین، حجم بتن و میلگرد، قالببندی، حمل خاک، آببندی، آزمایشها و محدودیت دسترسی کارگاه بر قیمت اثر دارند.
هزینه تقویت فونداسیون نیز به علت و شدت آسیب، شرایط خاک، بار فعلی و جدید ساختمان، روش مقاومسازی، تعداد و عمق شمع یا میکروپایل، نیاز به شمعبندی، جابهجایی تأسیسات و میزان تخریب و بازسازی وابسته است.
برای برآورد اولیه اجرای فونداسیون، نقشه سازه، گزارش خاک، محل پروژه، تعداد طبقات، متراژ پی و وضعیت خاکبرداری موردنیاز است.
برای بررسی تقویت فونداسیون موجود نیز بهتر است سال ساخت، تصاویر ترک یا نشست، زمان شروع علائم، نقشههای موجود، تغییرات کاربری و اطلاعات ساختوساز یا گودبرداری مجاور ارسال شود.
اعلام قیمت قطعی تنها بر اساس متراژ یا چند تصویر قابل اتکا نیست.

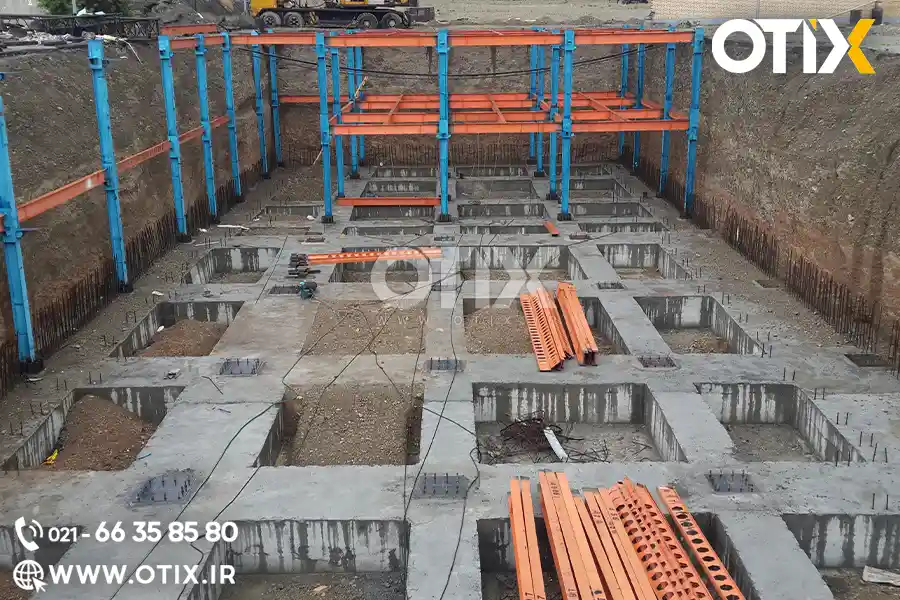

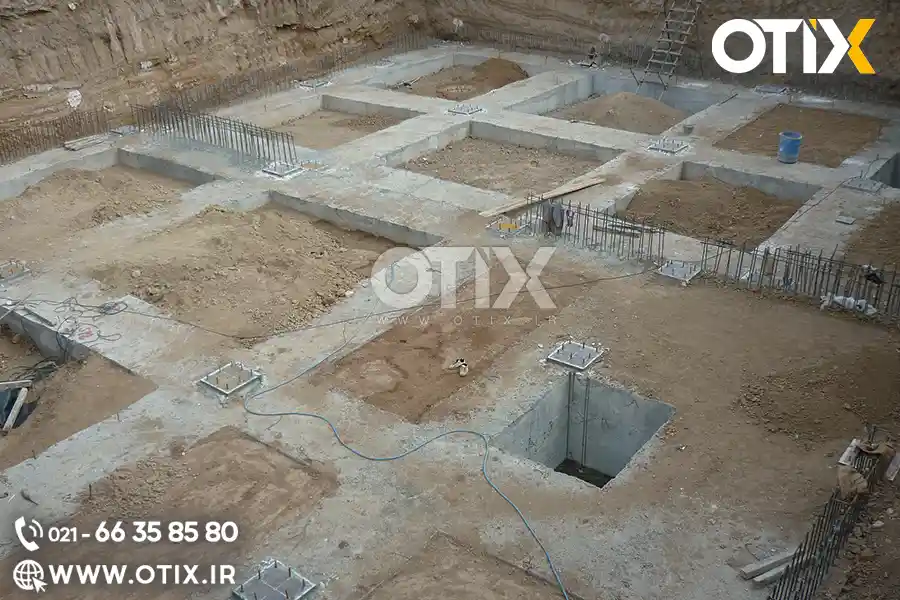

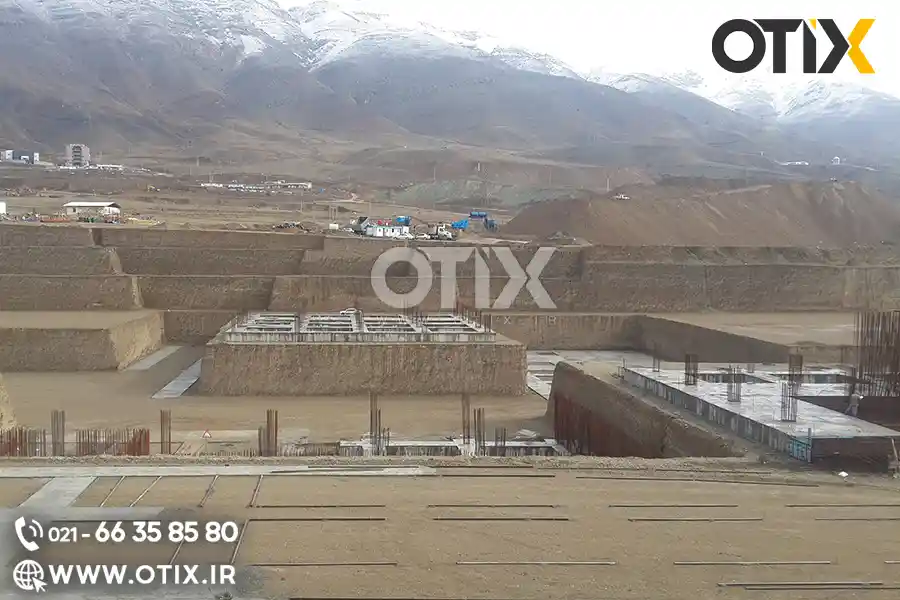

گالری تصاویر
OtiX راهی کوتاه برای دسترسی به رویای شما
جهت دریافت مشاوره از کارشناسان OtiX فقط یک تماس فاصله دارید
انتخاب پیمانکار فونداسیون و مقاومسازی
پیمانکار فونداسیون نباید فقط بر اساس کمترین قیمت انتخاب شود. تجربه پروژه مشابه، توانایی اجرای دقیق نقشهها، کنترل محور و تراز، تجهیزات مناسب، برنامه مرحلهبندی، کنترل بتن، مستندسازی مراحل پنهانشونده و هماهنگی با طراح و ناظر اهمیت بیشتری دارند.
در پروژههای مقاومسازی، توانایی اجرای مرحلهای، پایدارسازی موقت، کنترل انتقال بار و همکاری با متخصصان سازه و ژئوتکنیک نیز باید بررسی شود.
