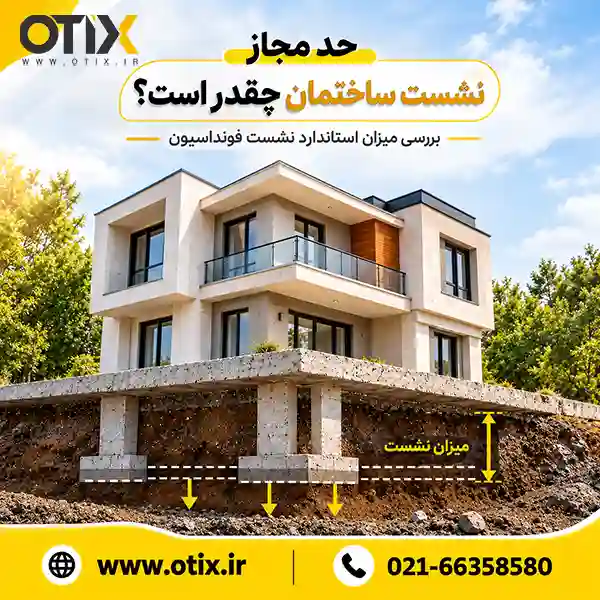

حد مجاز نشست ساختمان چقدر است؟ معیارهای بررسی نشست فونداسیون
حد مجاز نشست ساختمان یک عدد ثابت برای تمام پروژه‌ها نیست و به نوع خاک، نوع فونداسیون، سیستم سازه‌ای و نحوه توزیع نشست بستگی دارد. بنابراین نمی‌توان صرفاً با یک عدد مانند ۲۵ یا ۵۰ میلی‌متر درباره مجاز یا غیرمجاز بودن نشست یک ساختمان تصمیم گرفت.
حد مجاز نشست ساختمان چقدر است؟
بر اساس مقادیر ارائه‌شده برای نشست مجاز پی در مبحث هفتم مقررات ملی ساختمان، مقدار نشست یکنواخت مجاز با توجه به نوع خاک و نوع پی متفاوت است. نمونه‌ای از این مقادیر به شرح زیر است:
| نوع خاک | نوع پی | نشست یکنواخت مجاز |
|---|---|---|
| ماسه | منفرد | ۲۵ میلی‌متر |
| ماسه | نواری | ۴۰ میلی‌متر |
| ماسه | گسترده | ۵۰ میلی‌متر |
| رس | منفرد | ۵۰ میلی‌متر |
| رس | نواری | ۷۰ میلی‌متر |
| رس | گسترده | ۱۰۰ میلی‌متر |
بنابراین مقدار مجاز نشست ساختمان به شرایط پروژه وابسته است و نمی‌توان یک عدد را برای تمام ساختمان‌ها به‌عنوان حد مجاز در نظر گرفت.
این مقادیر باید در کنار گزارش ژئوتکنیک، مشخصات فونداسیون، بارگذاری و محاسبات پروژه تفسیر شوند.
آیا ۲۵ میلی‌متر نشست ساختمان مجاز است؟
در بعضی شرایط بله؛ برای مثال ۲۵ میلی‌متر برای نشست یکنواخت برخی پی‌های منفرد روی ماسه در جدول مقادیر مجاز آمده است. اما این عدد حد مجاز عمومی نشست ساختمان نیست.
برای پی نواری یا گسترده و همچنین برای خاک‌های دیگر، مقدار مجاز متفاوت است. بنابراین عبارت «هر ساختمان تا ۲۵ میلی‌متر نشست داشته باشد مشکلی ندارد» از نظر مهندسی دقیق نیست.
نشست مجاز فونداسیون بر چه اساسی تعیین می‌شود؟
مهم‌ترین عوامل مؤثر بر نشست مجاز فونداسیون عبارت‌اند از:
- نوع خاک: تراکم‌پذیری، مقاومت و شرایط لایه‌های زمین
- نوع فونداسیون: منفرد، نواری، گسترده و سایر سیستم‌های پی
- سیستم سازه‌ای: نوع سازه و میزان حساسیت آن به تغییر شکل
- مقدار بار: میزان تنشی که ساختمان به خاک منتقل می‌کند
- توزیع نشست: یکنواخت یا غیریکنواخت بودن نشست
- شرایط آب زیرزمینی: تغییرات آب می‌تواند رفتار خاک را تغییر دهد.
به همین دلیل، مقدار نشست مجاز پی ساختمان باید متناسب با شرایط واقعی پروژه تعیین و کنترل شود.
در مقاله (نشست خاک زیر فونداسیون چه زمانی خطرناک است؟ علائم هشداردهنده) می‌توانید بیشتر با نشست خاک زیر فونداسیون و نشانه‌های آن آشنا شوید.

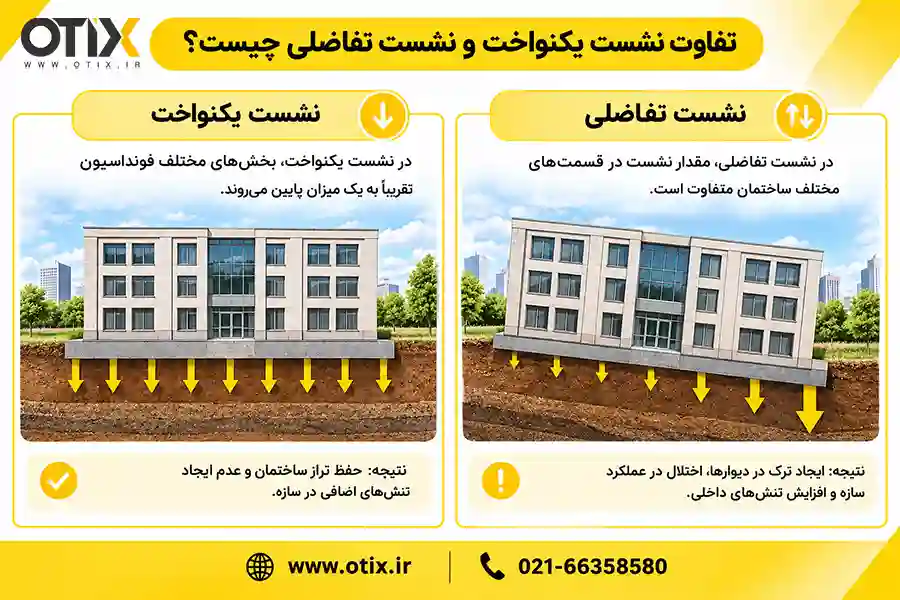

تفاوت نشست یکنواخت و نشست تفاضلی چیست؟
در نشست یکنواخت، بخش‌های مختلف فونداسیون تقریباً به یک میزان پایین می‌روند؛ اما در نشست تفاضلی، مقدار نشست در قسمت‌های مختلف ساختمان متفاوت است.
برای مثال، اگر تمام قسمت‌های ساختمان ۲۰ میلی‌متر نشست کنند، اختلاف نشست بین نقاط تقریباً صفر است. اما اگر یک سمت ۵ میلی‌متر و سمت دیگر ۲۵ میلی‌متر نشست داشته باشد، اختلاف نشست به ۲۰ میلی‌متر می‌رسد و می‌تواند باعث تغییر شکل ساختمان شود.
به همین دلیل، فقط مقدار میزان نشست ساختمان اهمیت ندارد و اختلاف نشست بین نقاط نیز باید بررسی شود.
تغییر شکل زاویه‌ای در نشست فونداسیون چیست؟
یکی از معیارهای مهم برای بررسی نشست، تغییر شکل زاویه‌ای است که از نسبت اختلاف نشست دو نقطه به فاصله افقی آن‌ها به دست می‌آید:
تغییر شکل زاویه‌ای = اختلاف نشست ÷ فاصله بین دو نقطه
مثلاً اگر دو نقطه فونداسیون ۲۰ متر فاصله داشته باشند و اختلاف نشست آن‌ها ۲۰ میلی‌متر باشد:
۲۰ ÷ ۲۰٬۰۰۰ = ۰٫۰۰۱
یعنی تغییر شکل زاویه‌ای برابر با ۱ به ۱۰۰۰ است.
این معیار نشان می‌دهد که صرفاً دانستن مقدار نشست کل برای ارزیابی وضعیت فونداسیون کافی نیست و باید نحوه توزیع نشست نیز بررسی شود.
معیارهای بررسی نشست فونداسیون چیست؟
برای بررسی دقیق نشست فونداسیون، این موارد باید در کنار یکدیگر کنترل شوند:
| معیار | هدف بررسی |
|---|---|
| نشست کل | میزان پایین رفتن فونداسیون |
| نشست تفاضلی | اختلاف نشست بین نقاط مختلف |
| تغییر شکل زاویه‌ای | شدت تغییر شکل ناشی از اختلاف نشست |
| روند نشست | مشخص شدن توقف یا ادامه‌دار بودن نشست |
| نوع خاک | بررسی رفتار زمین زیر بار |
| نوع فونداسیون | بررسی نحوه انتقال بار به خاک |
| بار ساختمان | تعیین میزان تنش واردشده به زمین |
بنابراین استاندارد نشست ساختمان فقط یک عدد بر حسب میلی‌متر نیست و ارزیابی باید بر اساس مجموعه‌ای از معیارهای ژئوتکنیکی و سازه‌ای انجام شود.

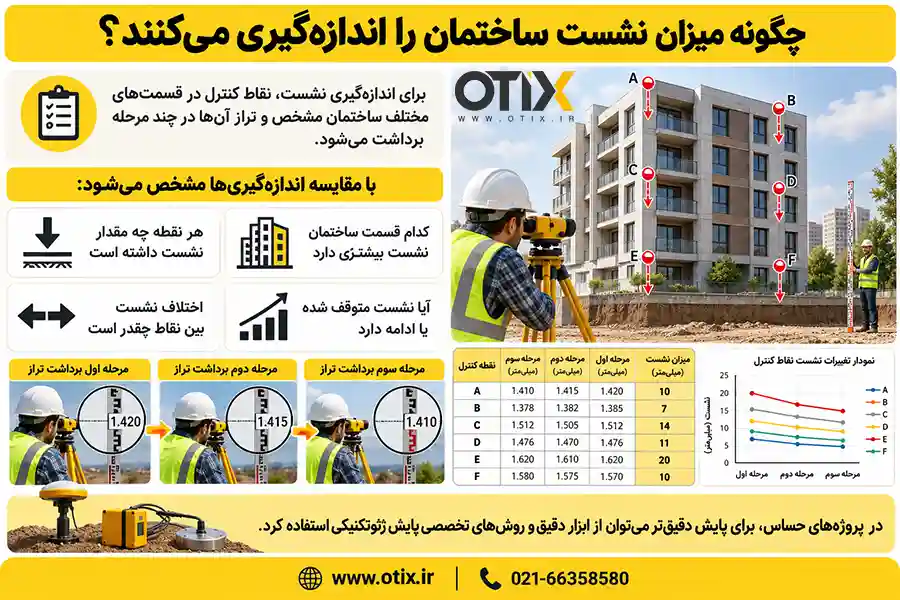

چگونه میزان نشست ساختمان را اندازه‌گیری می‌کنند؟
برای اندازه‌گیری نشست، نقاط کنترل در قسمت‌های مختلف ساختمان مشخص و تراز آن‌ها در چند مرحله برداشت می‌شود. با مقایسه اندازه‌گیری‌ها می‌توان مشخص کرد:
- هر نقطه چه مقدار نشست داشته است
- کدام قسمت ساختمان نشست بیشتری دارد
- اختلاف نشست بین نقاط چقدر است
- آیا نشست متوقف شده یا ادامه دارد
در پروژه‌های حساس، برای پایش دقیق‌تر می‌توان از ابزار دقیق و روش‌های تخصصی پایش ژئوتکنیکی استفاده کرد.
استاندارد نشست ساختمان چیست؟
مبحث هفتم مقررات ملی ساختمان؛ ژئوتکنیک و مهندسی پی از مراجع اصلی برای بررسی نشست و طراحی پی است. این مبحث برای شرایط مختلف، مقادیر نشست مجاز را ارائه می‌کند و نشست غیریکنواخت و دوران پی را نیز در کنترل‌های مربوط به فونداسیون مورد توجه قرار می‌دهد.
بنابراین برای تعیین حد مجاز نشست ساختمان نباید فقط به یک عدد عمومی از منابع اینترنتی استناد کرد؛ بلکه نوع خاک، نوع پی و شرایط واقعی پروژه نیز باید بررسی شوند.
جمع‌بندی
حد مجاز نشست ساختمان عدد ثابتی نیست. برای تعیین مقدار مجاز باید نوع خاک و فونداسیون در نظر گرفته شود و علاوه بر نشست کل، نشست تفاضلی، تغییر شکل زاویه‌ای و روند نشست در طول زمان نیز کنترل شوند.
بنابراین ممکن است یک ساختمان از نظر مقدار نشست کل در محدوده قابل قبول باشد، اما اختلاف نشست بین دو قسمت آن نیازمند بررسی باشد.
سوالات متداول درباره حد مجاز نشست ساختمان
1- حد مجاز نشست ساختمان چند میلی‌متر است؟
مقدار ثابتی برای همه ساختمان‌ها وجود ندارد. مقدار نشست مجاز با توجه به نوع خاک و نوع پی تغییر می‌کند و در شرایط مختلف می‌تواند از حدود ۲۵ میلی‌متر تا مقادیر بالاتر باشد.
2- آیا ۲۵ میلی‌متر نشست ساختمان مجاز است؟
در برخی شرایط، از جمله برای بعضی پی‌های منفرد روی ماسه، ۲۵ میلی‌متر به‌عنوان نشست یکنواخت مجاز در نظر گرفته می‌شود؛ اما نمی‌توان آن را برای تمام ساختمان‌ها معیار قرار داد.
3- نشست مجاز فونداسیون چقدر است؟
به نوع خاک، نوع پی و شرایط سازه بستگی دارد. برای پی‌های منفرد، نواری و گسترده مقادیر متفاوتی در نظر گرفته می‌شود.
4- تفاوت نشست یکنواخت و تفاضلی چیست؟
در نشست یکنواخت، بخش‌های مختلف فونداسیون تقریباً به یک اندازه جابه‌جا می‌شوند؛ اما در نشست تفاضلی، مقدار جابه‌جایی نقاط مختلف متفاوت است.
5- چگونه میزان نشست فونداسیون را اندازه‌گیری کنیم؟
با تعیین نقاط کنترل و اندازه‌گیری تراز آن‌ها در زمان‌های مختلف می‌توان مقدار نشست، اختلاف نشست و روند تغییرات را مشخص کرد.
